Horn bietet ein breites Standardprogramm für das prozesssichere Fräsen von Aluminium, NE-Metallen und technischen Kunststoffen – sofort ab Lager verfügbar.
Technologische Vielfalt und Qualität: Vom einfachen PKD-Schaftfräser bis zum modularen Kombinationswerkzeug – Horn setzt auf wirtschaftliche Lösungen mit hoher Flexibilität, strengen Qualitätsstandards und leistungsstarken PKD-Schneidstoffen.
Technologische Vielfalt und Qualität:
Vom einfachen PKD-Schaftfräser bis zum modularen Kombinationswerkzeug – Horn setzt auf wirtschaftliche Lösungen mit hoher Flexibilität, strengen Qualitätsstandards und leistungsstarken PKD-Schneidstoffen.
Optimierte Aluminiumzerspanung:
Durch die richtige Abstimmung von Werkzeug, Schnittparametern und Kühlschmiermittel lassen sich typische Zerspanungsprobleme wie Verkleben, Spanfluss-Störungen oder Werkzeugverschleiß vermeiden.
PKD-Fräsen
Mit über 30 Jahren Erfahrung in Entwicklung und Produktion von Präzisionswerkzeugen mit hochharten Schneidstoffen bietet Horn ein umfangreiches PKD-Fräsprogramm für die produktive Aluminiumzerspanung. In dieser Zeit hat sich Horn in zahlreichen Branchen bewiesen – und ist so zum wichtigen Partner im Bereich PKD-Werkzeuge geworden. Das neue PKD-Fräsprogramm reiht sich in diese langjährige Weiterentwicklung ein und ergänzt das Portfolio. Auf Basis der Markterfahrung sowie der Kundenanforderungen entwickelte Horn zielgerichtet ein komplettes Standardprogramm an Fräswerkzeugen. Das Standardprogramm der Baureihe DM 20 bis DM 90 steht in seiner Vielfalt für das prozesssichere Zerspanen von Aluminium, NE-Metallen sowie technischen Kunststoffen. Mit dem Fokus auf Ressourcenschonung, abgestimmten Schneidlängen und Werkzeugdesigns sind die Werkzeuge ab Lager verfügbar.
Mit diesem Produktprogramm bietet Horn eine hohe Bandbreite an Standard- und Sonderwerkzeugen vom einfachen PKD-Schaftfräser bis hin zum komplexen und modularen Kombinationswerkzeug. Als treibende Kraft liegt der Fokus auf wirtschaftlich durchdachten Lösungen bei hoher Produktivität, kombiniert mit Horn-Technologie, einer hohen Flexibilität sowie Zuverlässigkeit. Der Horn-Hochleistungs-PKD-Schneidstoff setzt sich aus einer ausgefeilten Mixtur unterschiedlich großer Diamantkörner zusammen. Der Volumenanteil von Diamant steigt, Wirkhärte, Zähigkeit und Schneidenqualität ebenso. Strenge Qualitätsstandards und deren Kontrolle sind selbstverständlich und sorgen für eine starke Leistung.

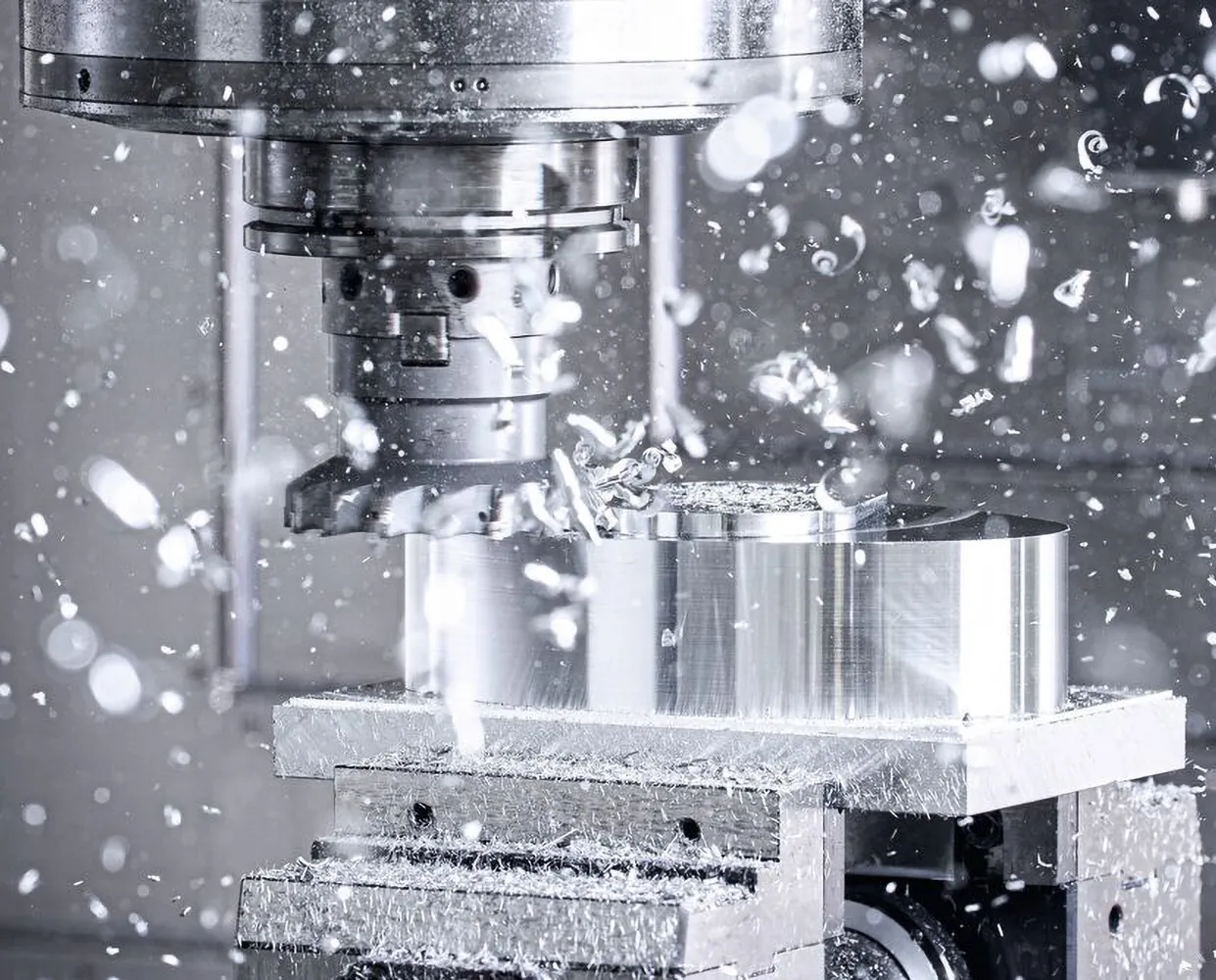

Zerspanen von Aluminium
Die Zugfestigkeit, Dehnung, Härte und Festigkeit von Aluminium lässt sich durch Legierungselemente wie Silizium, Magnesium, Kupfer, Zink und Mangan beeinflussen. Der Werkstoff kann beim Zerspanen durch die Wärmeentwicklung weich werden, das Schneidwerkzeug verkleben und durch den gestörten Spanfluss auch zerstören. Wichtig ist deshalb die fachgerechte Abstimmung zwischen Werkstoff und Schnittparametern. Sie ist abhängig von der Aluminium-Legierung, dem Schneidwerkzeug, der Vorschubgeschwindigkeit und Drehzahl sowie Art und Menge des Kühlschmiermittels.
Aluminium – ein vielseitiger Werkstoff, der in allen Wirtschaftsbereichen zur Anwendung kommt. Ergänzt durch das neue PKD-Fräsprogramm bietet Horn ein breites Portfolio an optimierten Werkzeugen für die wirtschaftliche Zerspanung des Leichtmetalls.

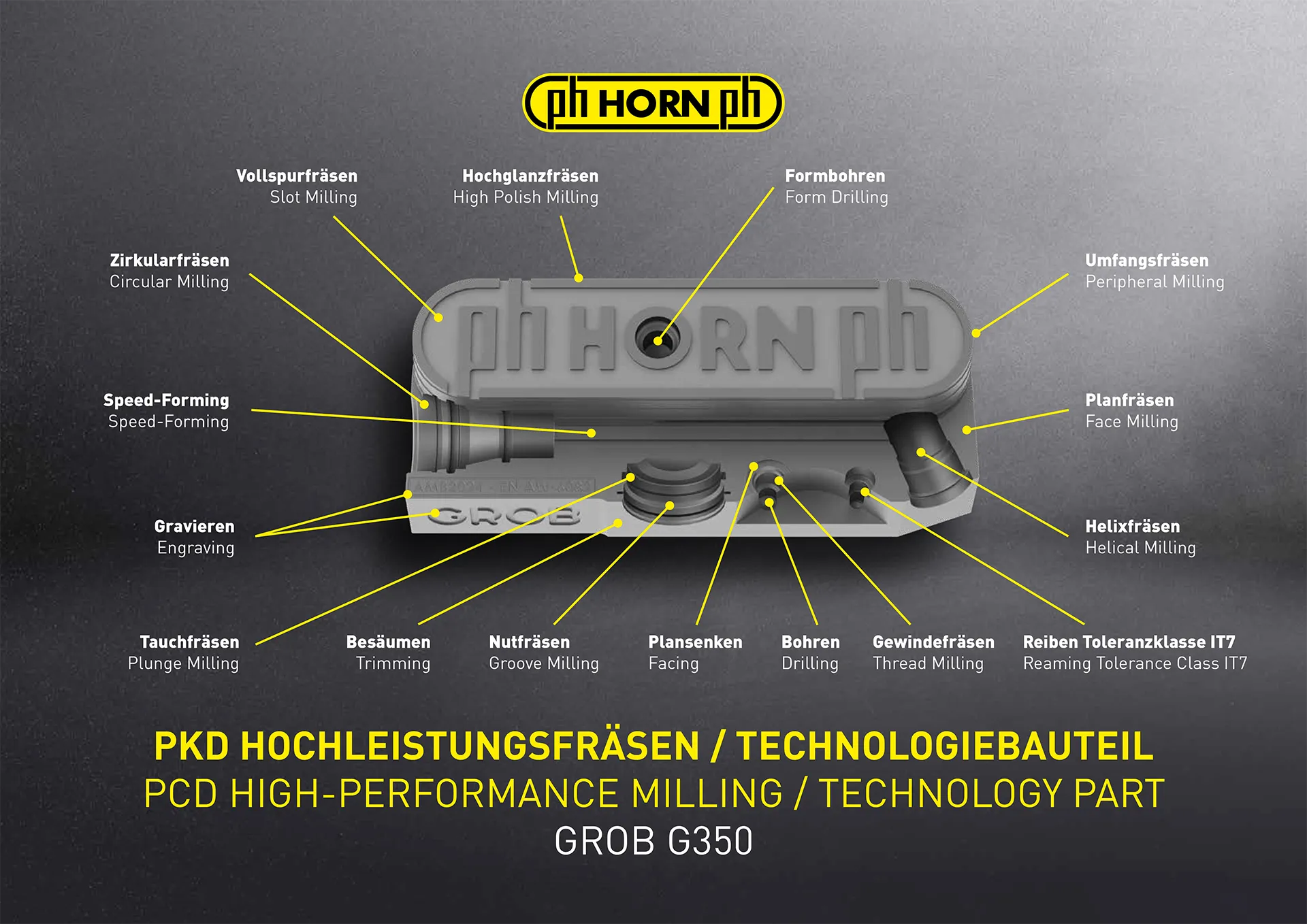

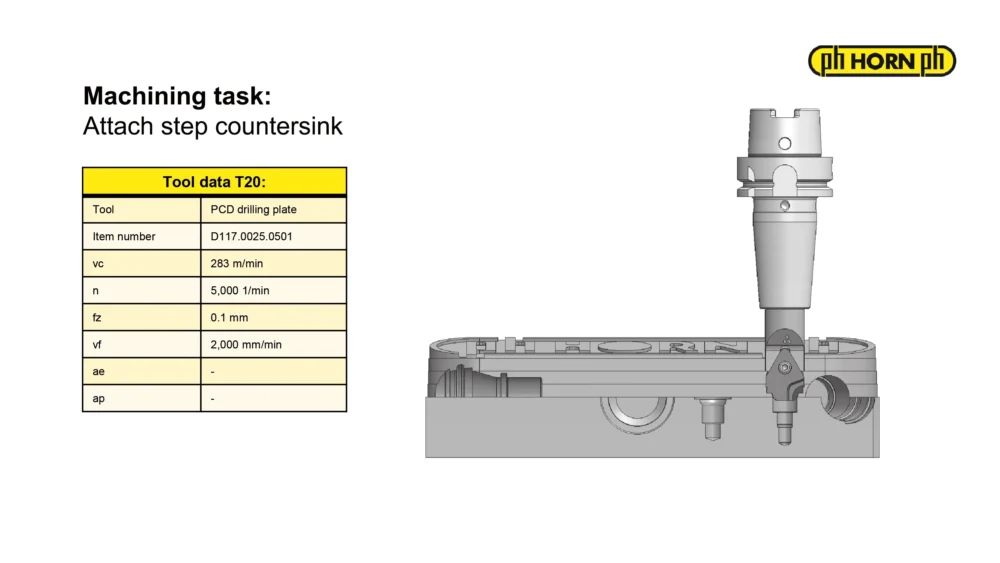

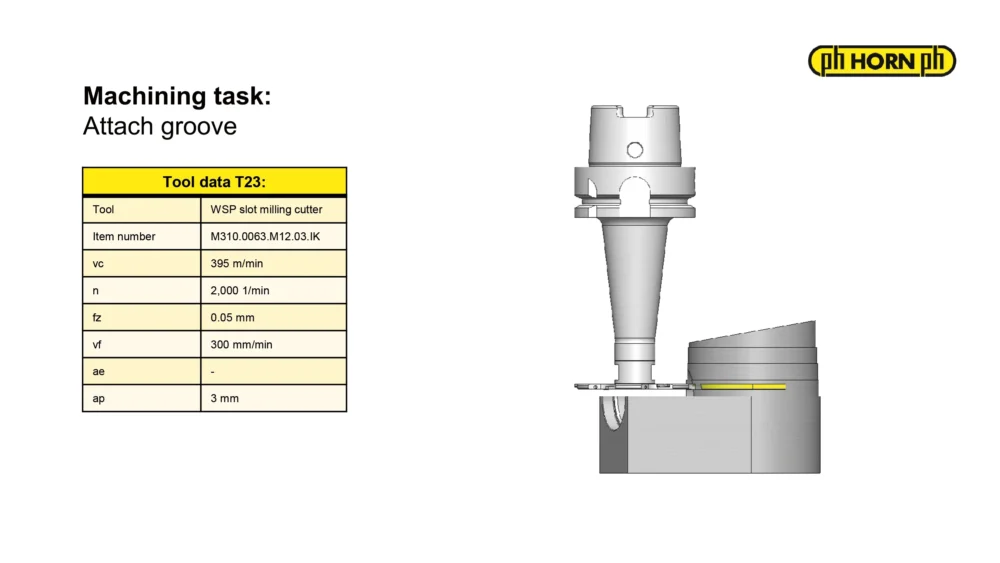

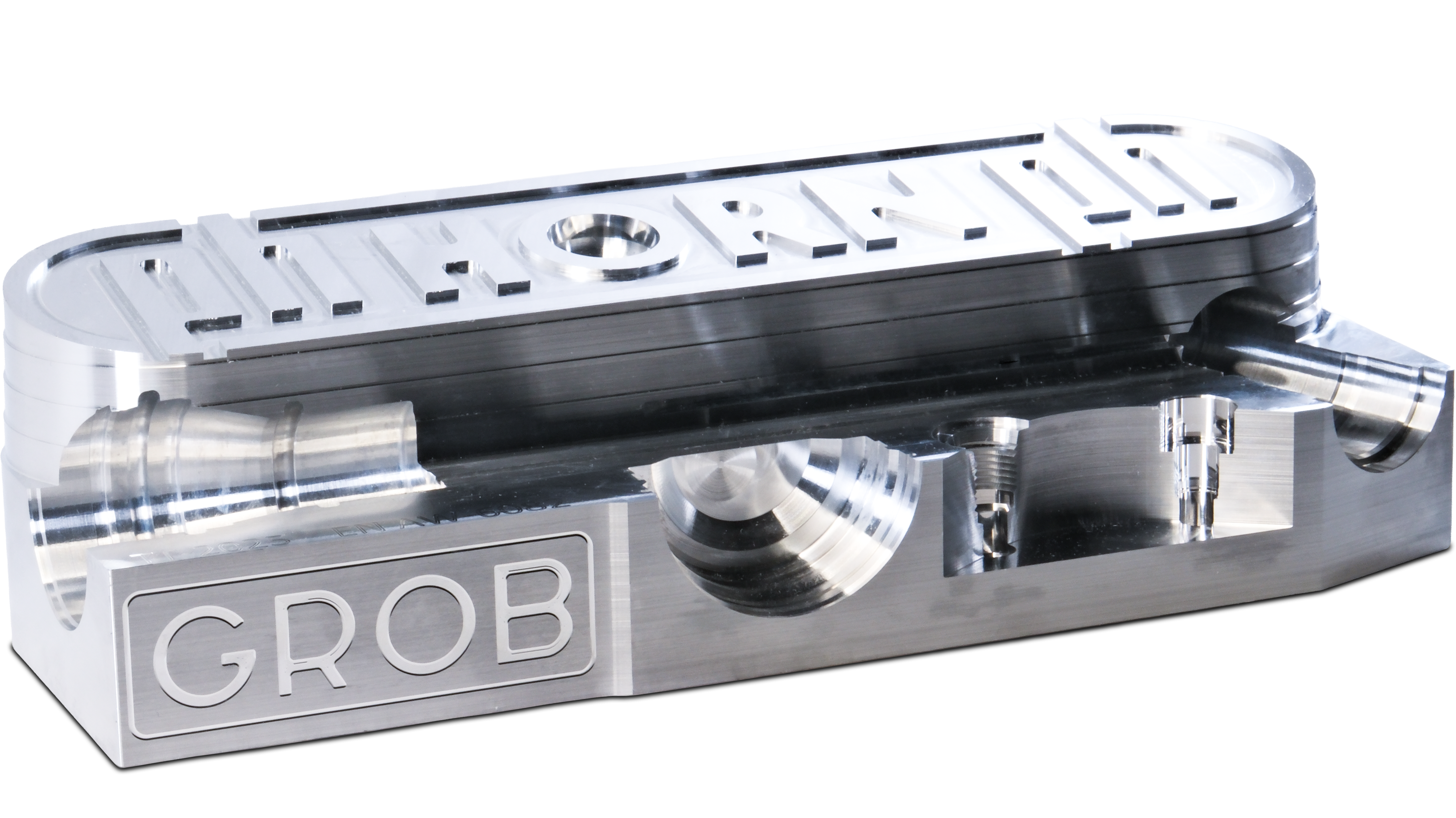

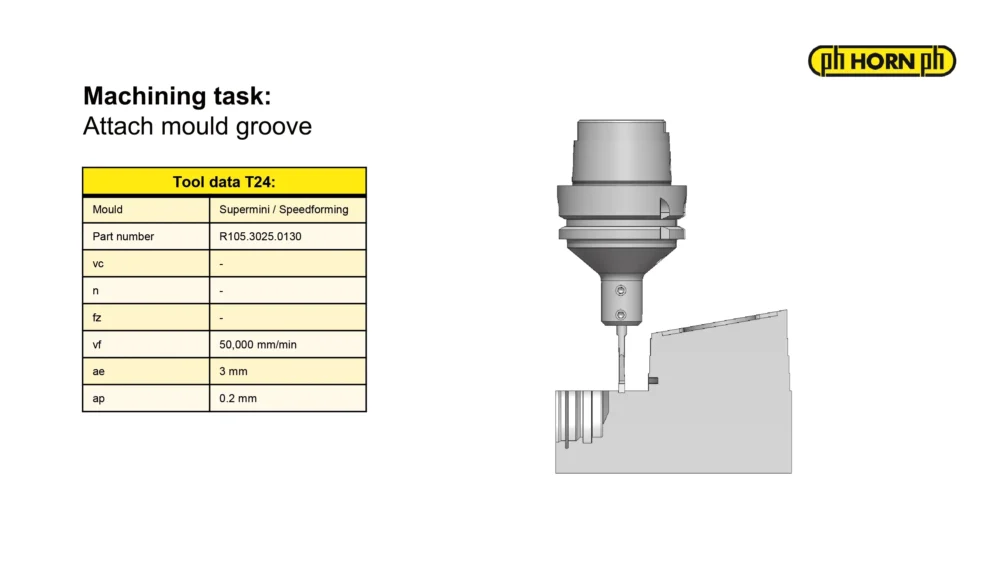

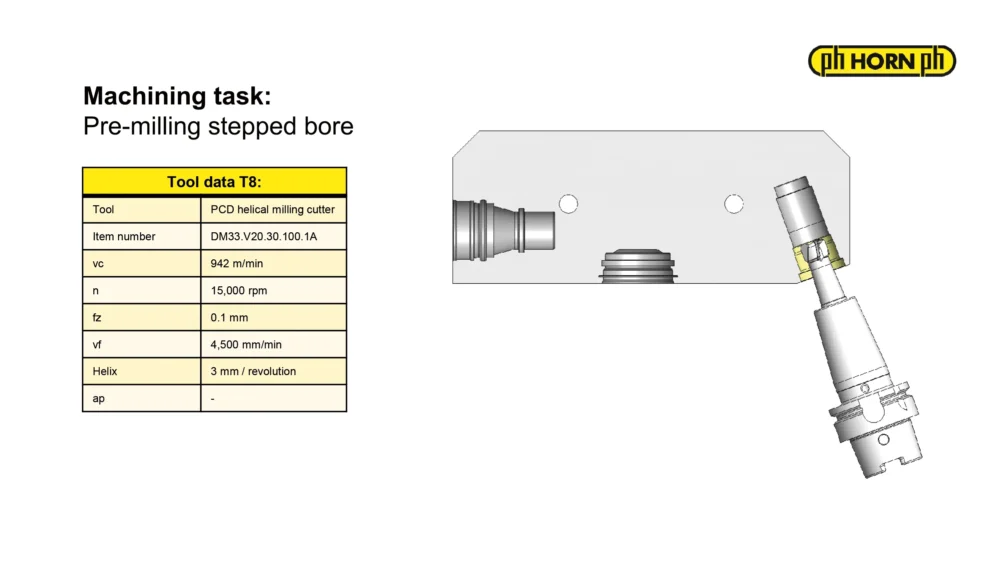

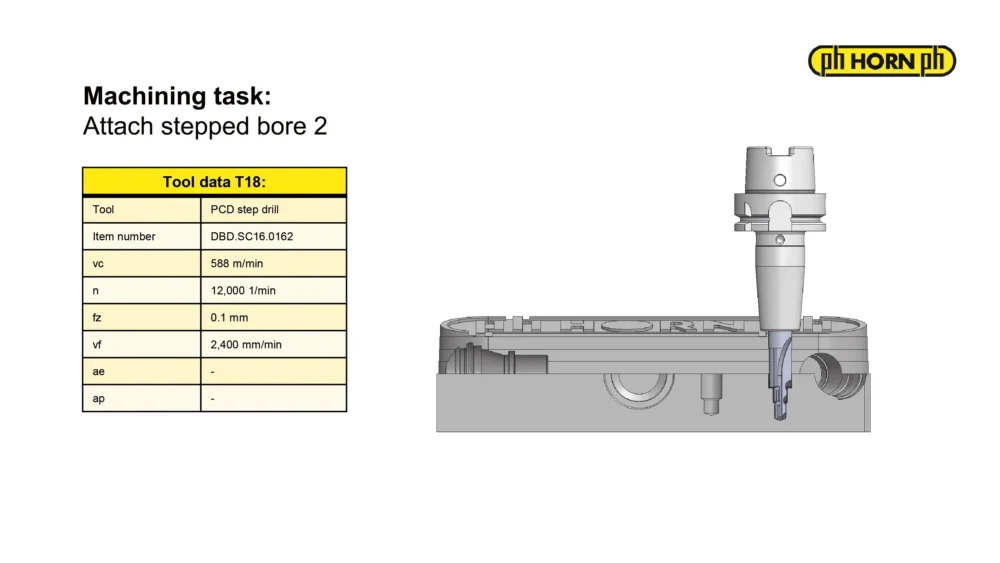

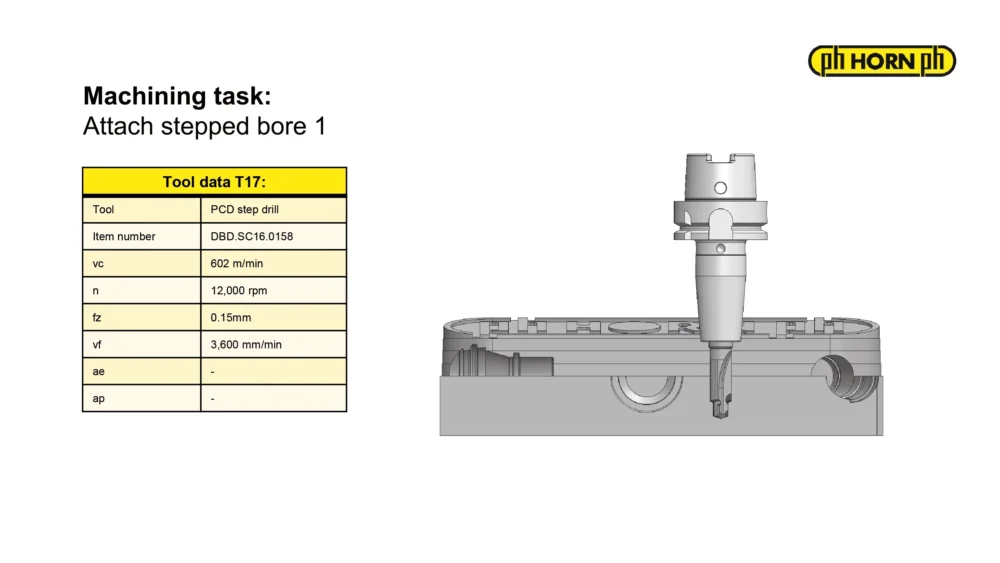

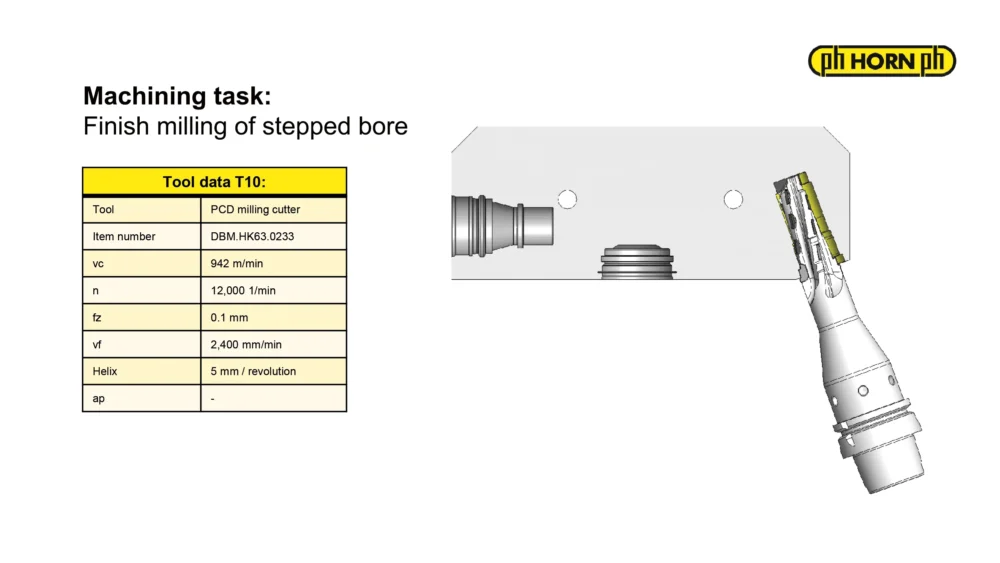

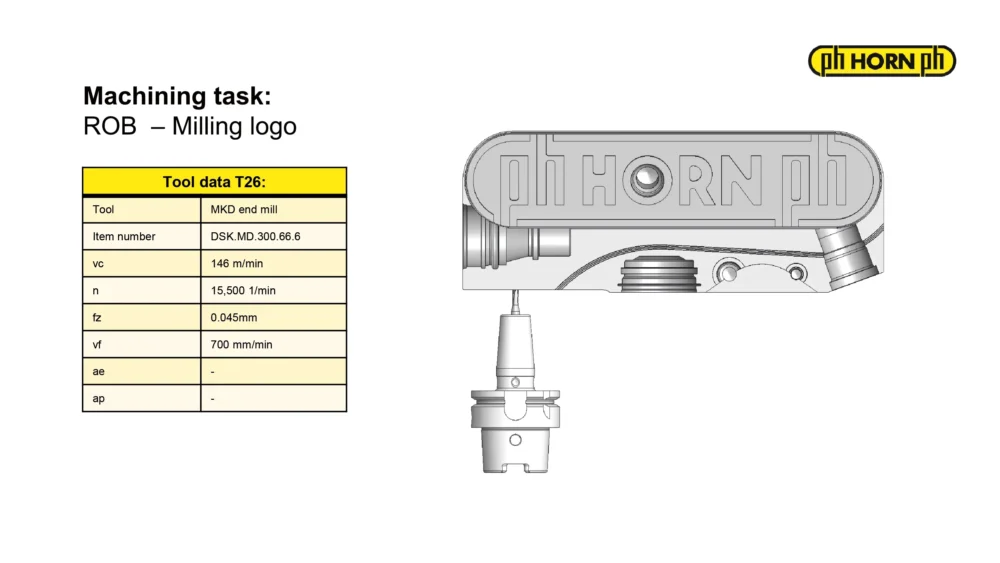

Horn-Werkzeuge für die Aluminiumbearbeitung
Die wichtigsten Merkmale des breiten Horn-Programms an Standard- und Sonderwerkzeugen sind wegen der starken Adhäsionsneigung von Aluminium spezielle Spanformgeometrien mit scharfen Schneiden, polierten Spanflächen sowie Beschichtungen mit sehr guten Gleiteigenschaften. Hartmetall-Schneidplatten zum Stechen erhalten zudem einen Umfangsschliff, um eine extrem scharfe Schneide zu gewährleisten. Für Aluminium-Legierungen mit hohem Siliziumanteil werden die Platten beschichtet. Zum Fräsen sind beschichtete und unbeschichtete Zirkularwerkzeuge und VHM-Fräser im Portfolio. Aufgrund des auf hohen Schnittdaten basierenden großen Spanvolumens sind auch einschneidige Fräser mit großem Spanraum verfügbar. Für eine hohe Einsatzdauer oder komplexere Arbeiten stehen hochharte Schneidstoffe wie PKD und CVD-D mit präzisionsgelaserten Schneidkanten zur Verfügung. MKD-bestückte Werkzeuge kommen beispielsweise für die Hochglanzbearbeitung von Spiegeln oder Aluminium-Blasformen zum Einsatz.

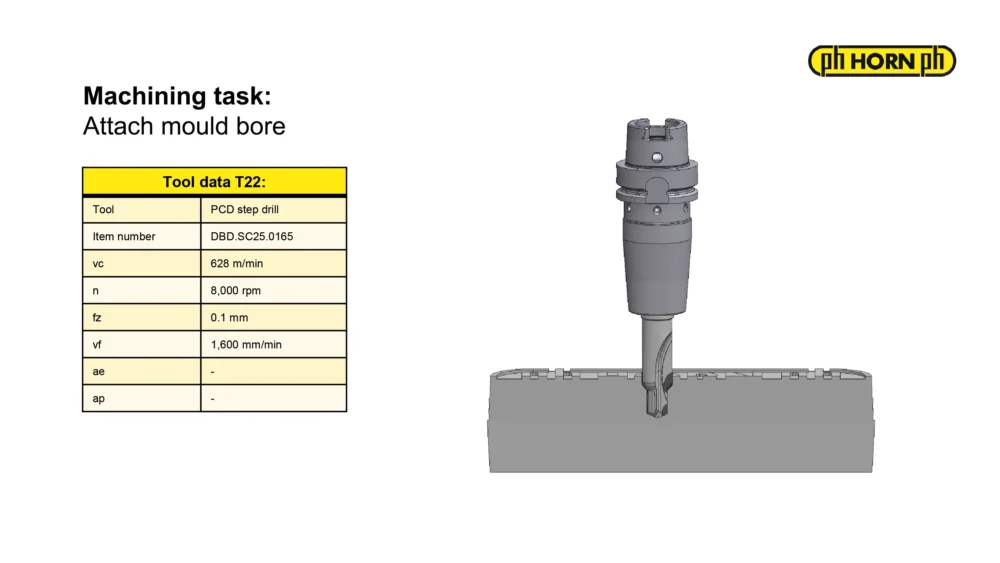

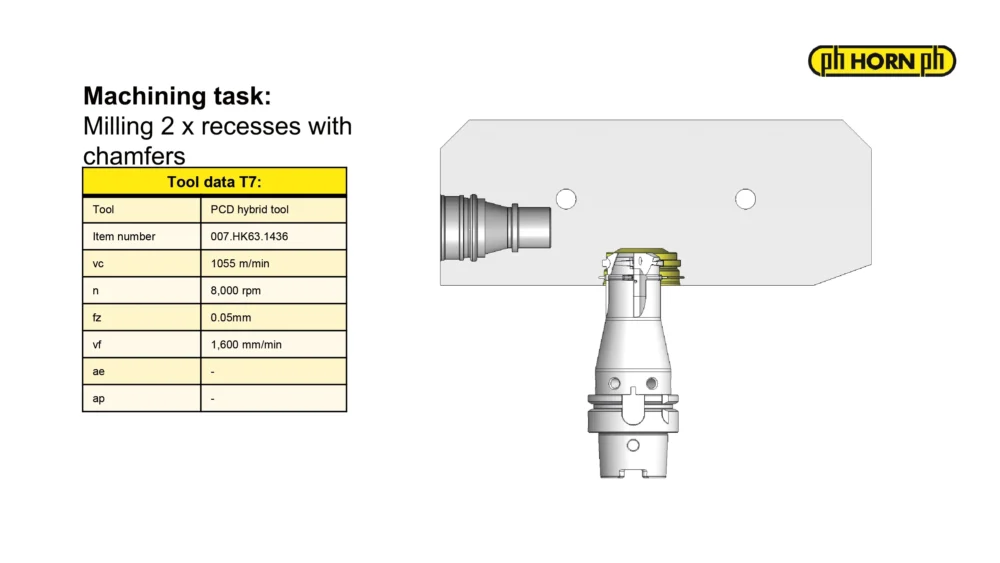

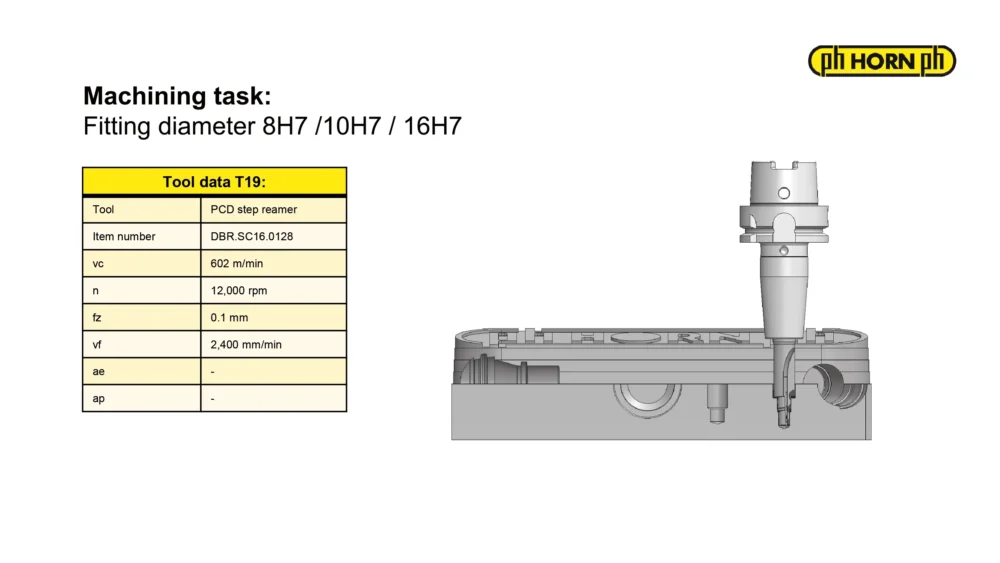

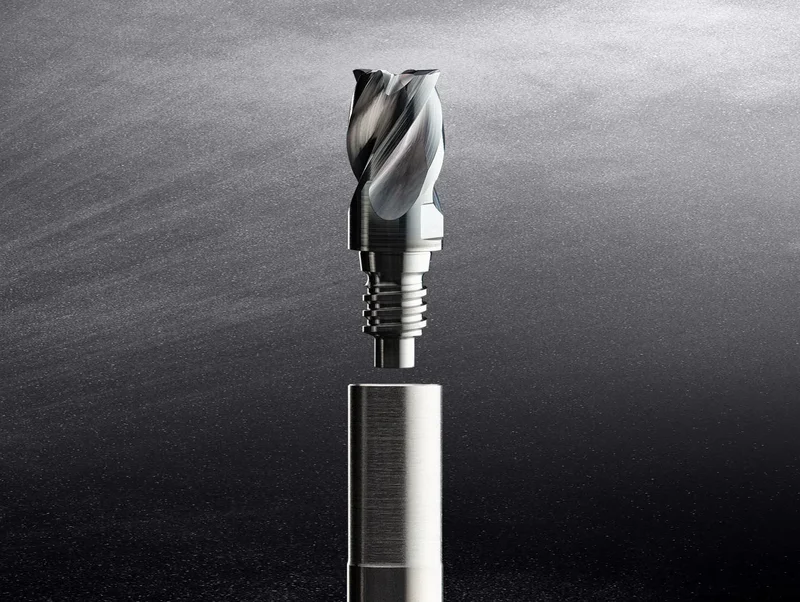

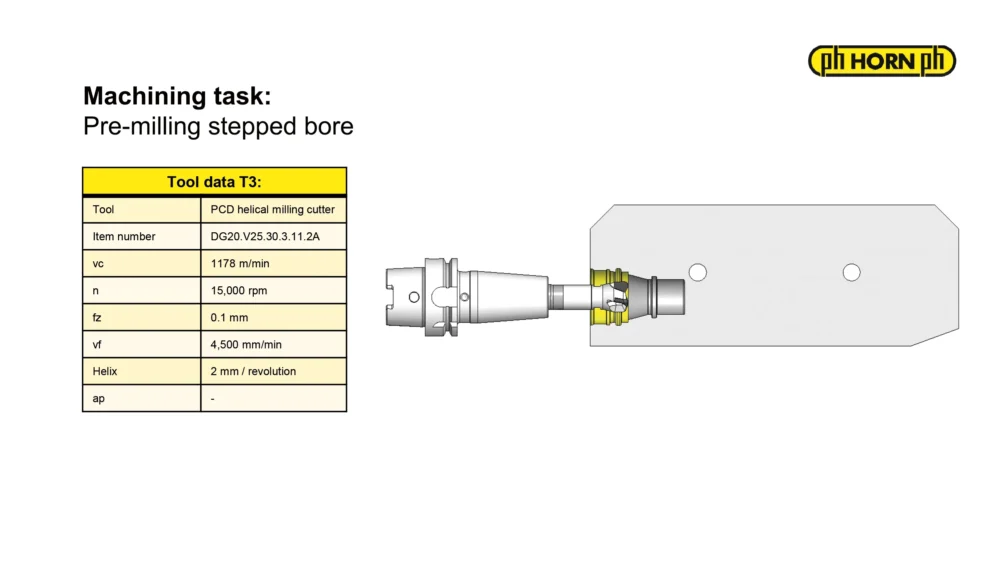

Modulares Wechselkopf-Frässystem DG
Mit weit über 1.000 Sonderlösungen und zahlreichen Standardvarianten zeigt HORN anhand des modularen Wechselkopf-Frässystems DG eine wirtschaftliche und ressourcenschonende Werkzeuglösung. Für mehr Flexibilität, Stabilität sowie eine höhere Wechselpräzision optimierte Horn mit der neuen Werkzeuggeneration die Schnittstelle zwischen Schneidkopf und Schaft. Dies ermöglicht die neue Vollhartmetall-Monoblockausführung des Wechselkopfes. Das bedeutet, dass die Schnittstelle sowie die gewünschte Schneidenform aus einem Rohling präzisionsgeschliffen sind. Die hohe Präzision erreicht das System durch einen Führungszapfen, ein Präzisions-Trapezgewinde sowie durch eine Kegel-/Plananlage. Die Wechselgenauigkeit liegt hierbei im µ-Bereich. Dies sorgt für eine Reduzierung der Rüstzeit und die Senkung der Fertigungskosten. Die modulare Bauweise erlaubt das schnelle Wechseln auf einen anderen Schneideinsatz sowie die Anwendung von kundenspezifischen Sonderlösungen.
Horn bietet das Frässystem als Standard in den Durchmessern 10 mm, 12 mm, 16 mm, 20 mm sowie 25 mm lagerhaltig an. Darüber hinaus sind zahlreiche Schneidenformen für die gängigsten Bearbeitungsaufgaben ab Lager verfügbar. Der Anwender kann bei den Schneidenlängen der Wechselköpfe zwischen 0,5 x Durchmesser sowie 1 x Durchmesser wählen. Die Fräserschäfte sind in Vollhartmetall- und Stahlausführung erhältlich. Alle Varianten haben eine innere Kühlmittelzufuhr. Für die wirtschaftliche und produktive Bearbeitung der Materialgruppen P und K bietet Horn die neue Schneidstoffsorte RC4P.

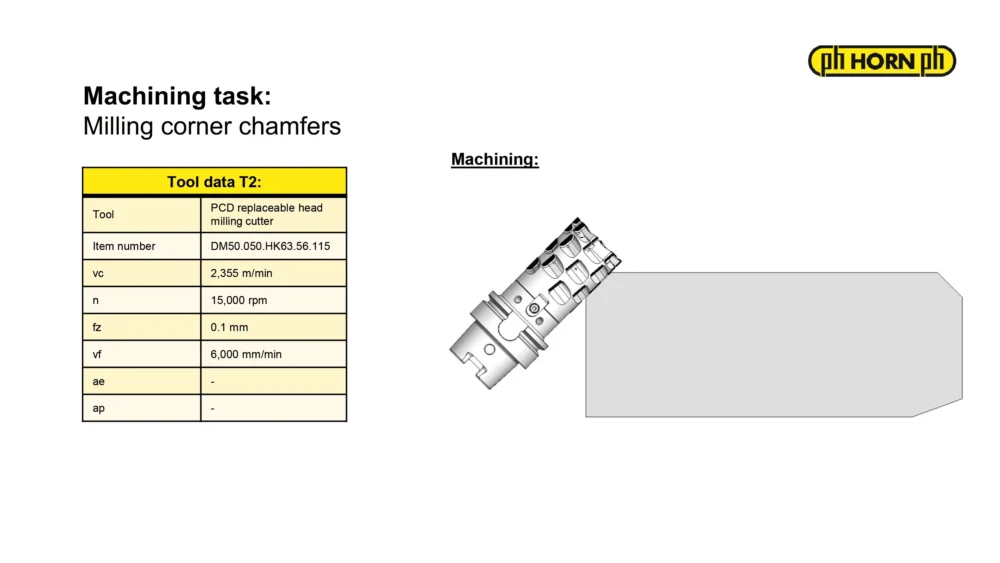

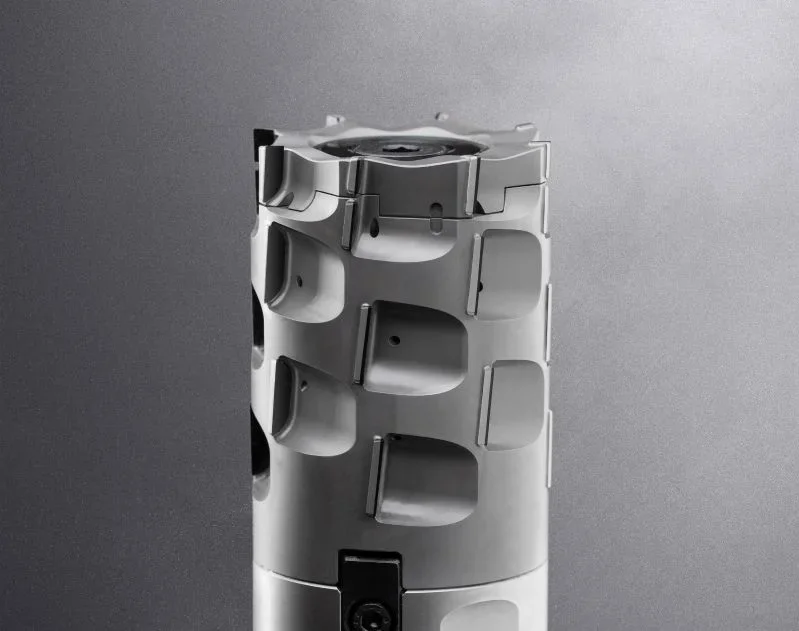

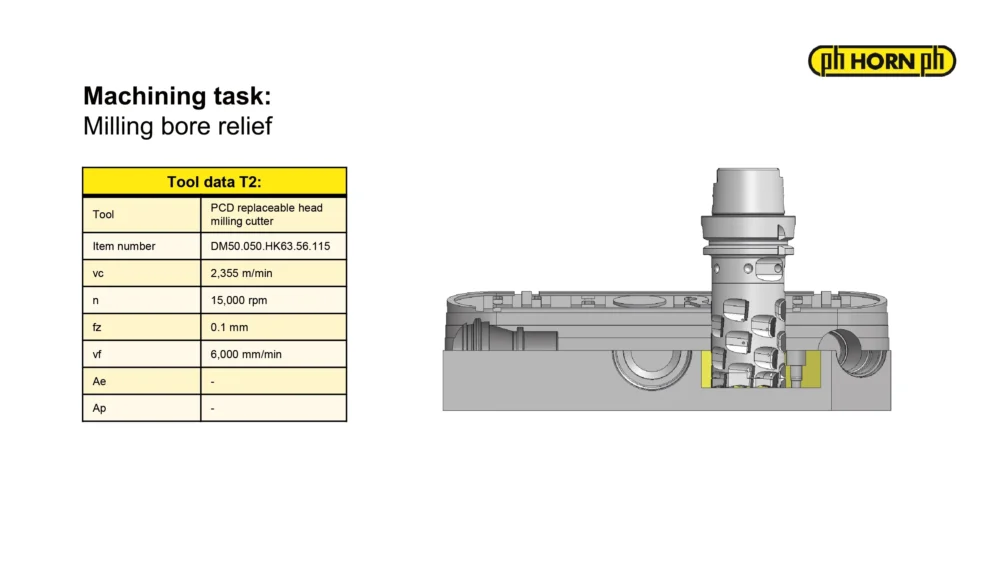

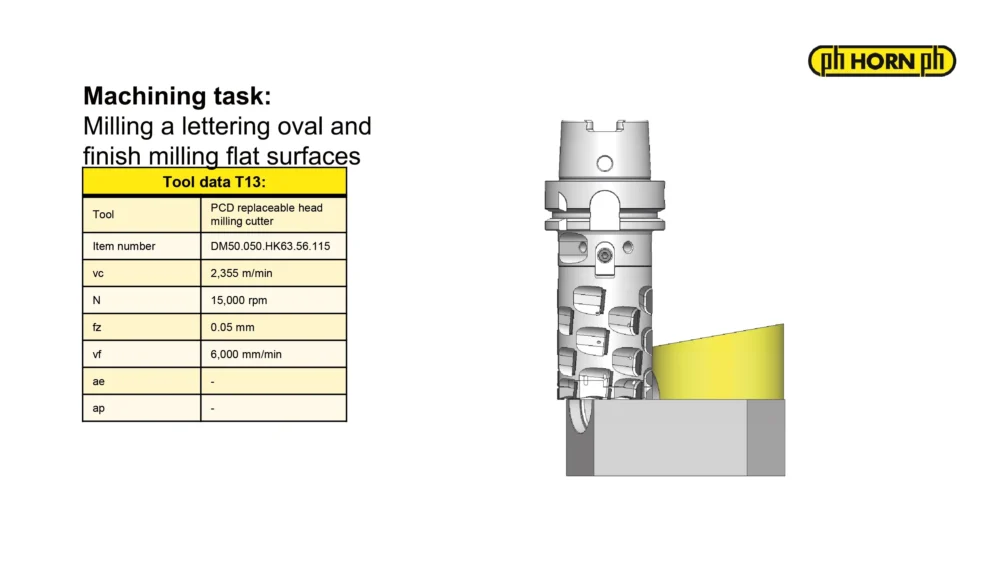

PKD Wechselkopffräser DM50
Das neue PKD-Fräsprogramm der Paul Horn GmbH bietet speziell für taktzeitorientierte sowie universelle Einsatzzwecke mit der Baureihe DM 50 ein Wechselkopffrässystem für die wirtschaftliche Bearbeitung von Aluminium.
Das System zeigt sich in puncto Verschleiß, Flexibilität und Wirtschaftlichkeit als eine durchdachte Lösung. Auswechseln lassen sich dabei die Hauptverschleißzone des Wechselkopfs und die damit verbundenen Stirnschneiden – inklusive einer individuell austauschbaren Zwischenhülse, die unterschiedliche Schnitthöhen ermöglicht. Somit bietet das System eine auf jeden Anwendungsfall flexibel abstimmbare Werkzeuglösung bei gleichzeitigem Fokus auf Folge- und Servicekosten. Durch die hohe Flexibilität lässt sich das Werkzeugsystem innerhalb kurzer Zeit auf unterschiedliche Eckradien und Eckfasen mit der gewünschten Schnitthöhe umbauen. Die Kombination der Stirn- und Umfangsschneiden im Verhältnis 2:1 ist auf die unterschiedlichen Einsatzbedürfnisse und Frästechnologien abgestimmt. Das positionsgenaue Wechselprinzip gewährleistet absatzfreie Fräsresultate. Die achswinkelbetonte Konstruktion ermöglicht weiche Schnitte und hohe Oberflächengüten.
Die Wechselkopffräser runden die große Bandbreite an Standard- und Sonderwerkzeugen des HORN Portfolios hochharter Schneidstoffe ab und macht den Werkzeughersteller damit zu einem wichtigen Partner im Bereich PKD-Werkzeuge.
Neues PKD Fräsprogramm – Planfräser
Die Paul Horn GmbH entwickelte im Rahmen des neuen PKD-Fräsprogamms die Baureihen DM70 und DM90, die speziell für Plan- und Eckfräsoperationen ausgelegt sind. Hierbei liegt der Fokus auf hohen Fräs- und Oberflächengüten sowie der gratfreien Fräsbearbeitung.

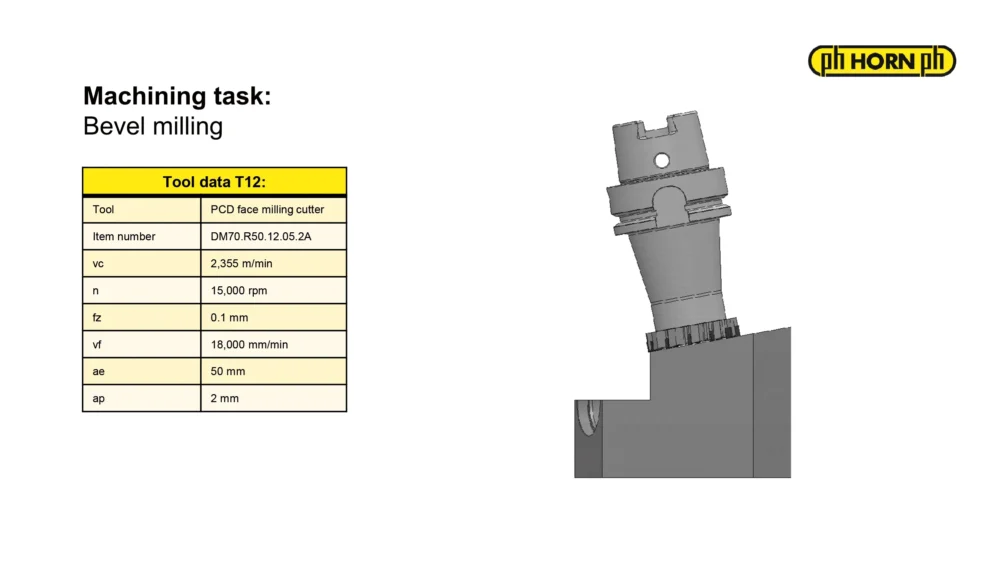

DM70
Das System ermöglicht hohe Fräs- und Oberflächengüten in kleineren Durchmesserbereichen. Die präzise MDR-Kurzkegelplananlage gewährleistet Planläufe im µ-Bereich. Der einfache und schnelle Austausch des PKD-bestückten Fräsers mit einem Hartmetall-Grundkörper ist für schlanke Produktionsprozesse und automatisierte Produktionsanlagen geeignet. Der Grundkörper aus Hartmetall bietet zudem eine hohe Stabilität und garantiert auch unter Berücksichtigung mehrmaliger Nachbestückungen der Schneiden eine hohe Langlebigkeit. Durch jeweils eine hoch- und eine niedrigzahnige Durchmesservariante sowie jeweils eine kurze und eine lange HSK63-A Grundaufnahme ist die Baureihe einerseits auf stabile Fräsprozesse und andererseits auf Planfräsoperationen in tiefen Strukturbauteilen ausgelegt. Mit einer durchdachten und aufgeschraubten Kühlmittelverteilung an der Stirnseite bietet das System prozesssichere Kühleigenschaften.

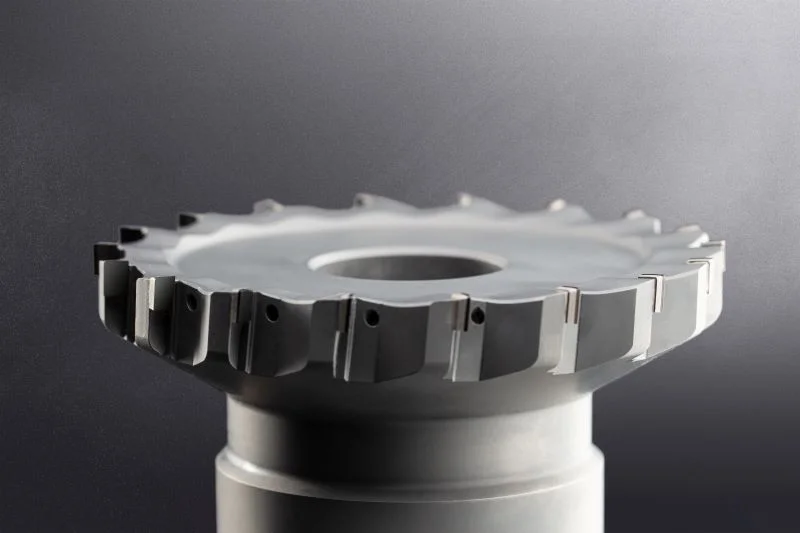

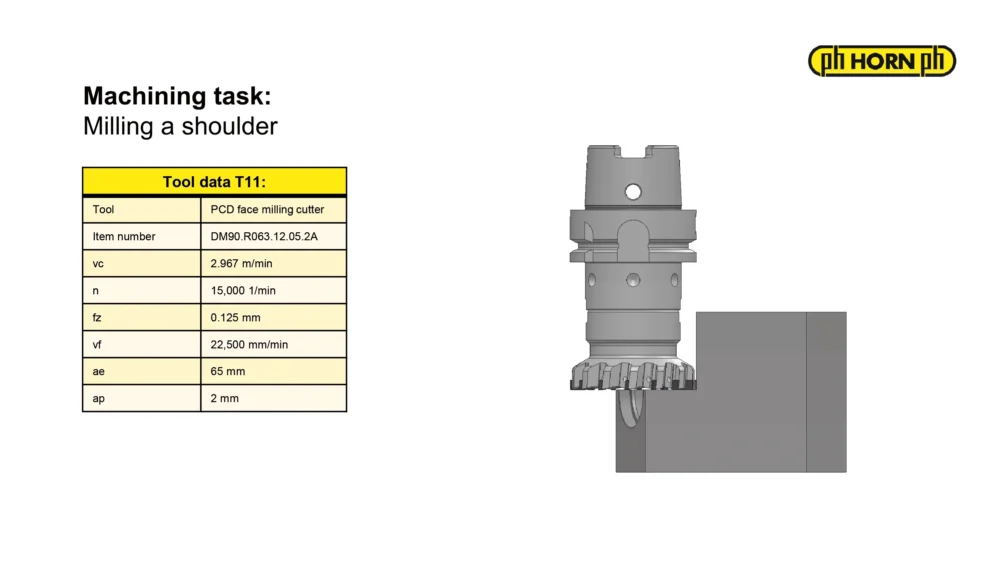

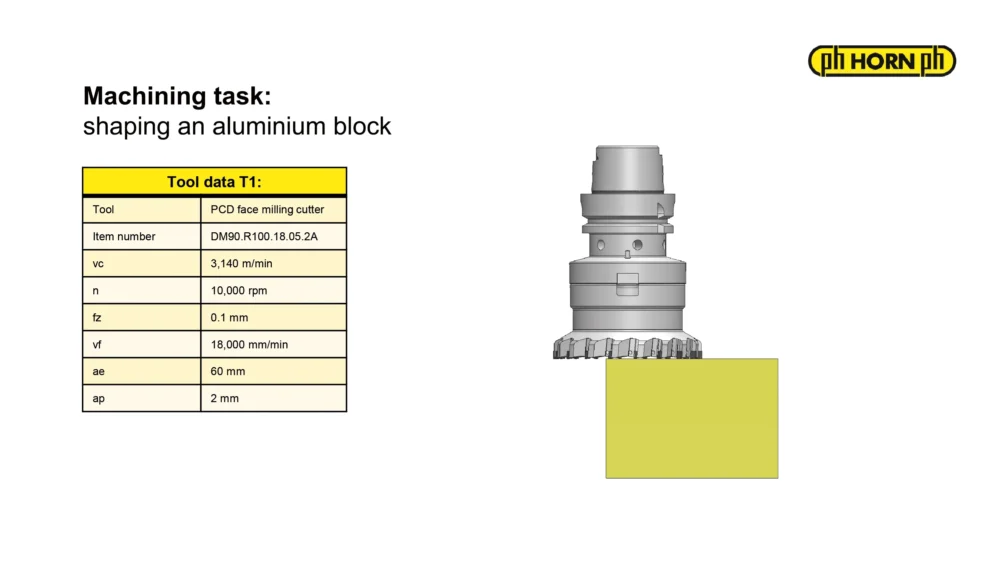

DM90
Beim Plan- oder Eckfräsen von Druckgussbauteilen aus Aluminium über die Bearbeitung von Motoren- oder Gehäusekomponenten bis hin zum Planfräsen von Kontaktflächen unterschiedlicher NE-Metalle sind gratfreie Fräsbearbeitungen essenziell. Entsprechend sind hierbei PKD-bestückte Schneiden das Maß der Dinge. Die Baureihe DM90 ist speziell auf diese Anforderungen mit hoher Performance ausgelegt. Sie bietet in den Kernabmessungen von 50 mm bis 125 mm Durchmesser jeweils eine hoch- und niedrigschneidige Variante. Horn bietet für diese Anwendungen das passende Werkzeug, ohne zeitaufwendige Voreinstellung der Schneiden. Die Baureihe überzeugt durch große Laufruhe sowie die präzise Planlaufgenauigkeit im µ-Bereich. Ob bei Schruppschnitten bis ap = 4 mm oder bei Schlichtschnitten, das System erreicht Oberflächengüten kleiner Rz 4 µm.
Wirtschaftlichkeit und Produktivität kombiniert mit Horn-Technologie, hoher Flexibilität und Zuverlässigkeit bieten dem Anbieter eine umfangreiche Auswahl an HORN-Werkzeugen im Bereich hochharter Schneidstoffe. Die Planfräser der Baureihe DM70 und DM90 ergänzen das Portfolio zur prozesssicheren Aluminiumbearbeitung in Verbindung mit fünf PKD-Schaftfräser-Varianten und einem Wechselkopffrässystem.

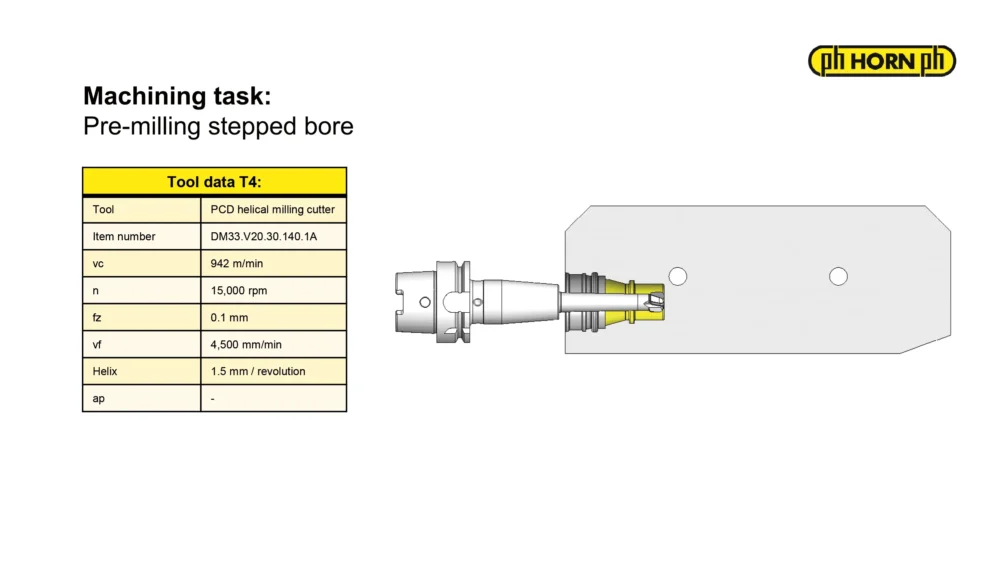

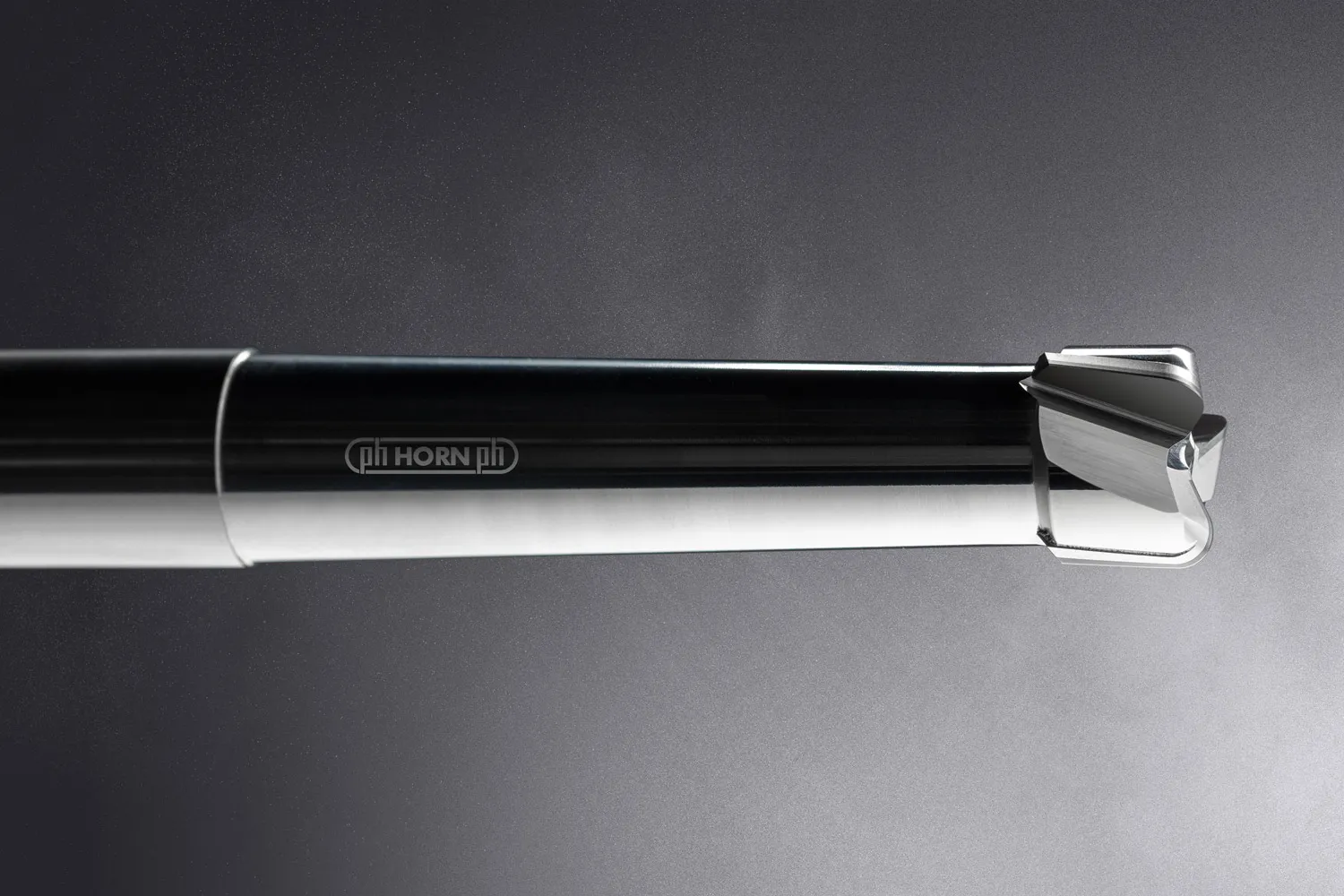

Neues PKD-Schaftfräserprogramm
Das neue PKD-Fräsprogamm der Paul Horn GmbH mit dem Fokus auf die produktive und prozesssichere Zerspanung von Aluminium, umfasst eine hohe Bandbreite an Standard- und Sonderwerkzeugen vom Schaftfräser bis hin zum komplexen und modularen Kombinationswerkzeug.

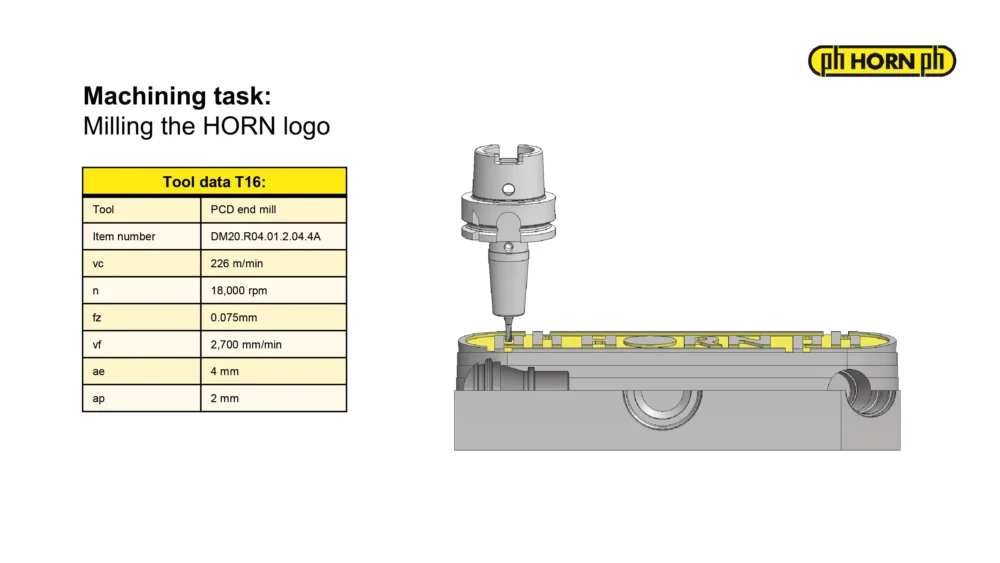

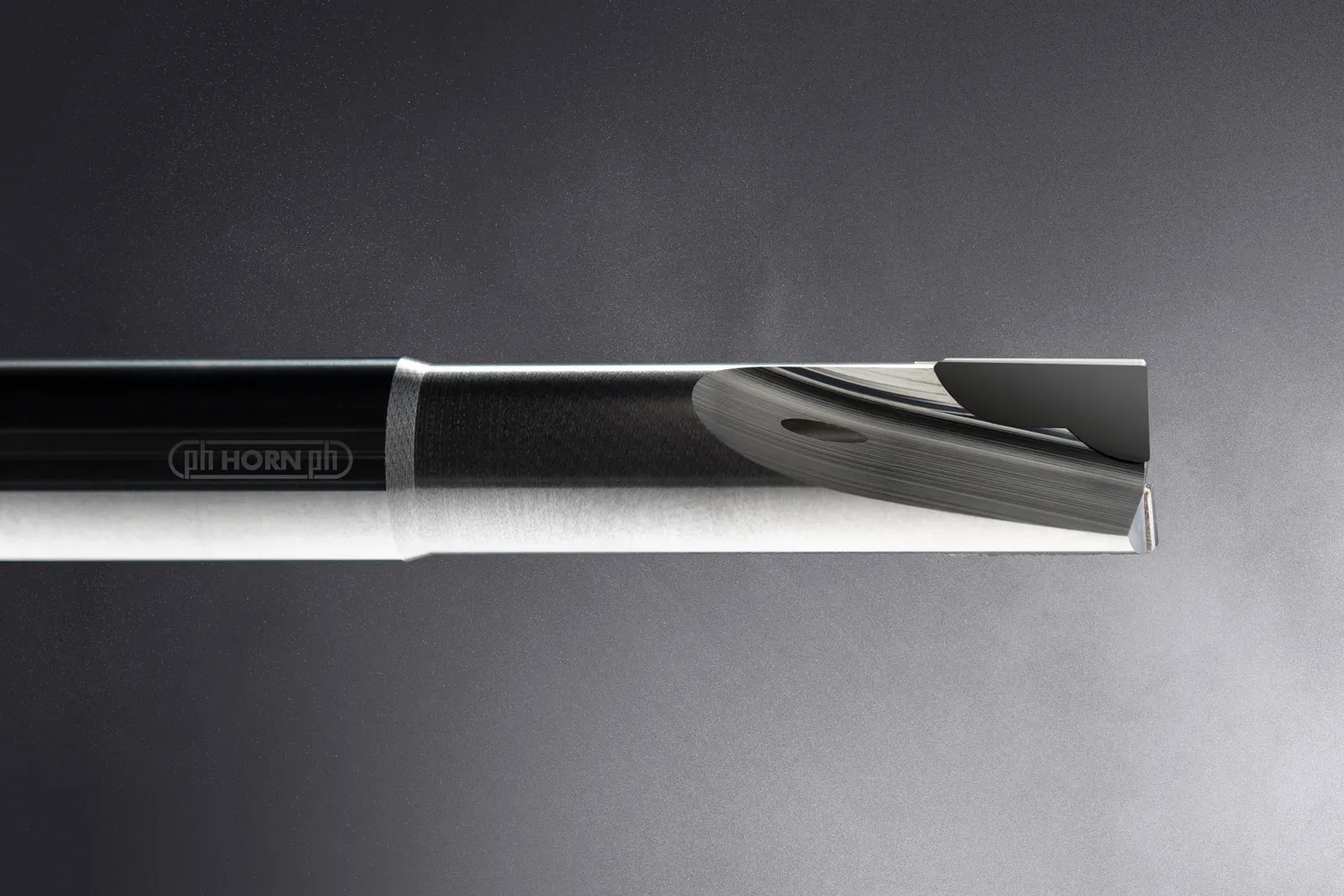

DM20
Die zweischneidig PKD-bestückten Fräswerkzeuge mit Zentrumsschneide decken nahezu das komplette Einsatzspektrum an Bearbeitungen ab und eignen sich universell für NE-Metalle sowie für nichtmetallische Werkstoffe wie beispielsweise technische Kunststoffe. Die Serie wird durch ein speziell angepasstes Grundkörperdesign für die Trocken- oder Nassbearbeitung abgerundet. Unterschiedliche PKD-Substrate sowie moderne und darauf abgestimmte Technologien zur Schneidkantenpräparation gewährleisten produktive Zerspanungsprozesse sowie eine zuverlässig hohe Leistung und Standzeit. Mit einem Semistandard bietet Horn zusätzlich die schnelle und flexible Möglichkeit der Anpassung an spezifische Kundenwünsche.
Die zweischneidig PKD-bestückten Fräswerkzeuge der Baureihe DM20 mit Zentrumsschneide decken nahezu das komplette Einsatzspektrum an Bearbeitungen ab.

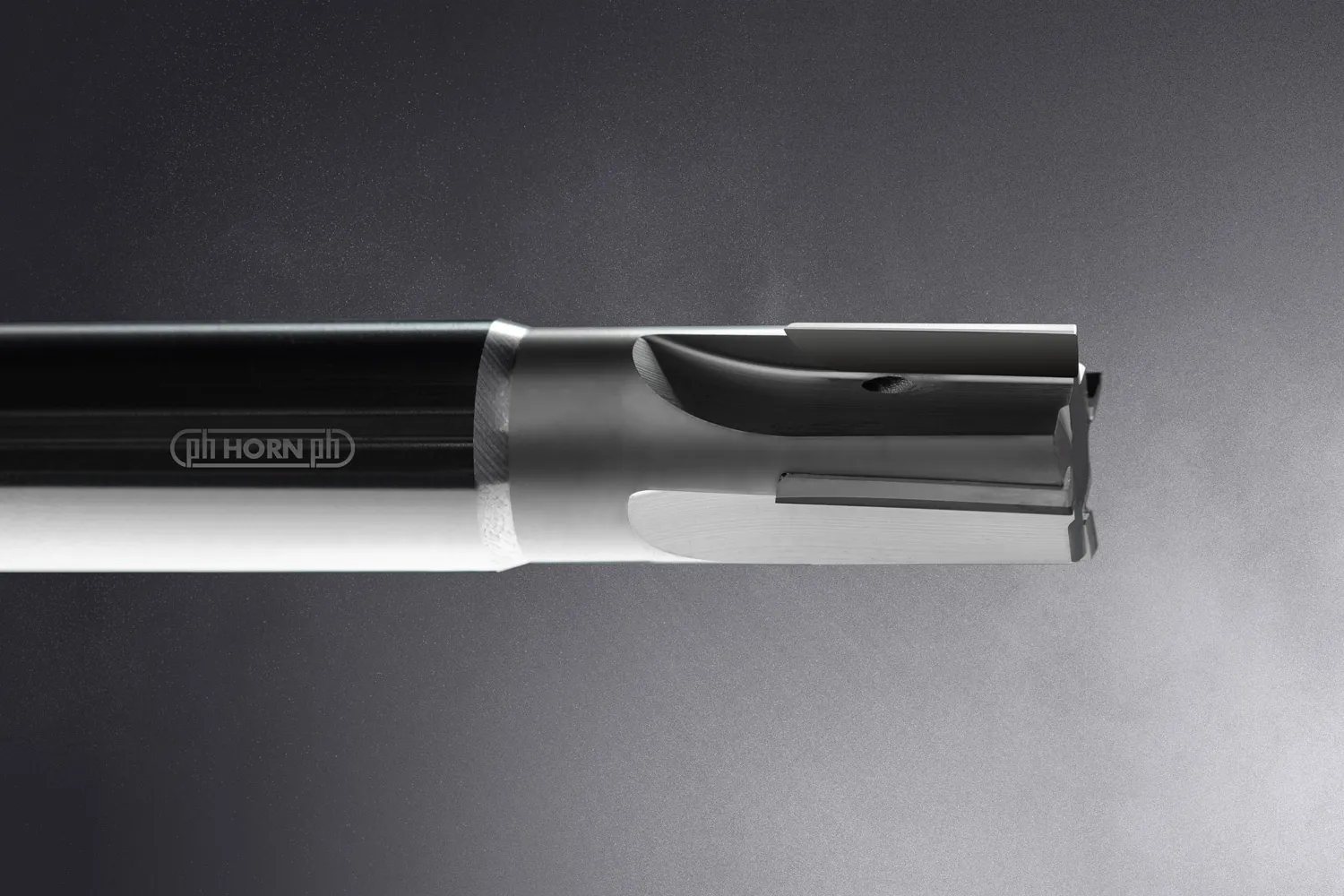

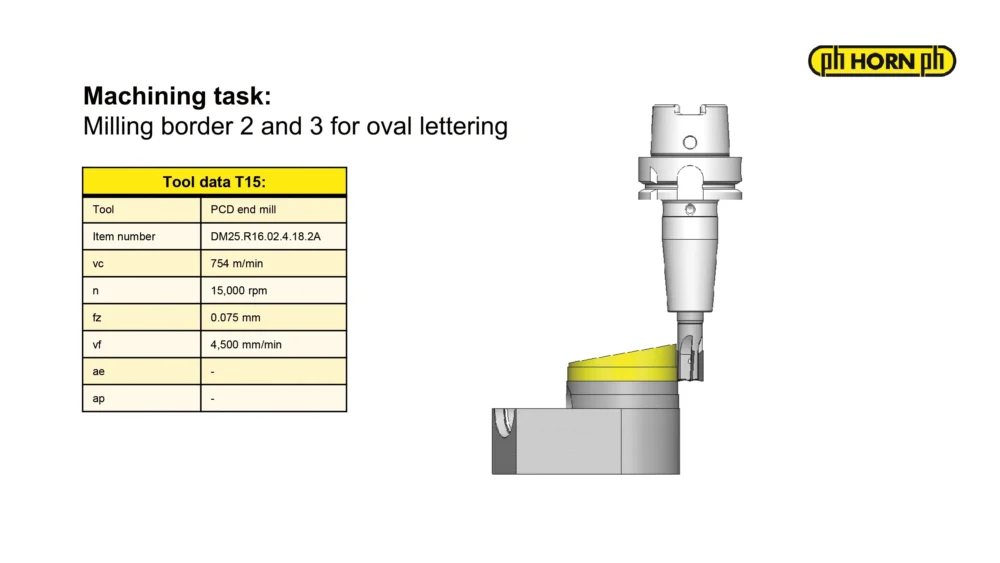

DM25
Die Produktreihe DM25 mit Schneidkantenlängen zwischen 8 mm und 18 mm ist speziell für Kontur- und Schlichtfräsoperationen von Außen- und Innenkonturen geeignet, wenn zugleich hohe Vorschubgeschwindigkeiten erforderlich sind. Die mehrschneidige Auslegung reduziert Bearbeitungszeiten deutlich. Findet die R-Reihe mit Innenkühlung bevorzugt den Einsatz bei NE-Metallen, eignet sich die C-Reihe mit zusätzlich positivem Spanwinkel für die Bearbeitung von abrasiven Werkstoffe bis hin zu Grafit und faserverstärkten Kunststoffen.
Die Produktreihe DM25 ist speziell für Kontur- und Schlichtfräsoperationen von Außen- und Innenkonturen geeignet, wenn zugleich hohe Vorschubgeschwindigkeiten erforderlich sind.

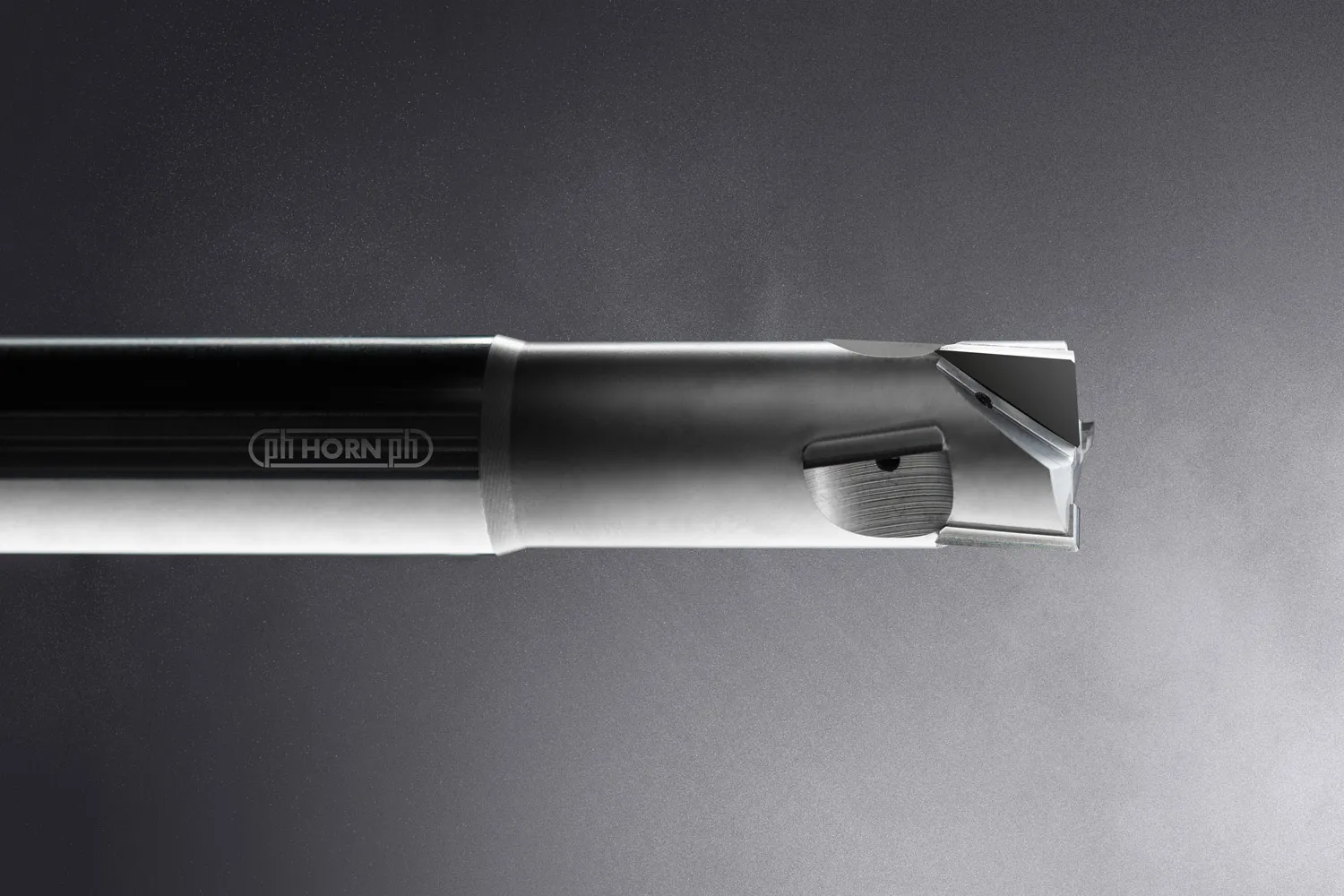

DM27
Moderne Faserverbundwerkstoffe sind leichter, stabiler und fester – daher werden sie immer wichtiger für industrielle Anwendungen. Bei der Bearbeitung dieser abrasiven Materialien liegt der Anspruch auf der Qualität der Bauteilkanten. Ausfransungen, Delaminationen oder Absplitterungen begründen daher ein anspruchsvolles Anforderungsprofil an Werkzeuggeometrie und Schneidstoff, um auf diese bauteilspezifischen und verschleißrelevanten Bedingungen einwirken zu können. Die Vibrationsgefahr an dünnwandigen Materialien oder Besäumschnitten von Plattenwerkstoffen unter Berücksichtigung von ziehendem oder schiebendem Schnitt stellt eine zusätzliche Anforderung für stabile Fräsprozesse dar. Mit einer positiv negativen Schneidanordnung, gepaart mit Innenkühlung und Zentrumsschnitt, bieten die Werkzeuge der Baureihe DM27 ein dafür abgestimmtes Gesamtpaket für universelle Fräsanwendungen.
Mit einer positiv negativen Schneidanordnung, gepaart mit Innenkühlung und Zentrumsschnitt, bieten die Werkzeuge der Baureihe DM27 ein dafür abgestimmtes Gesamtpaket für universelle Fräsanwendungen.

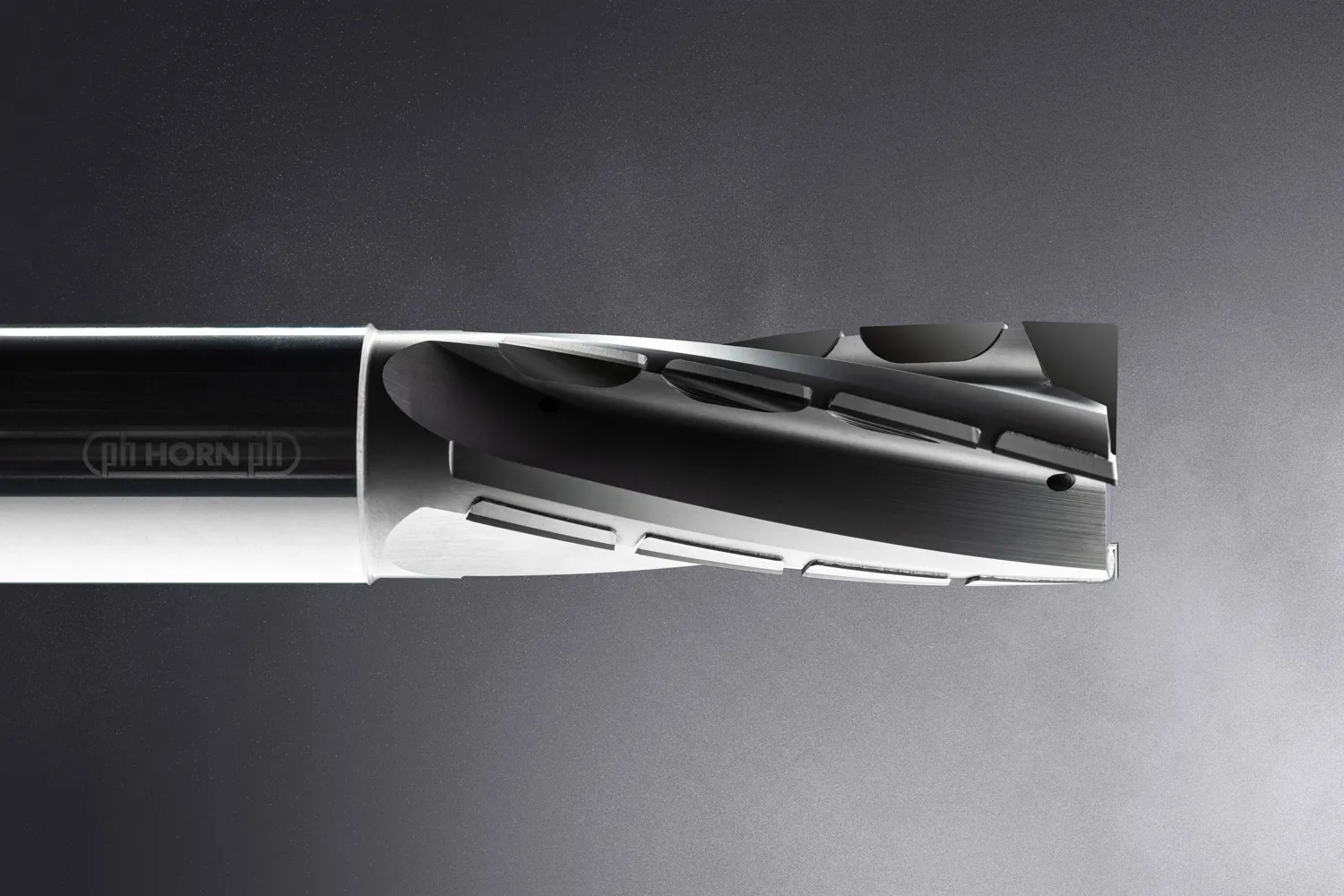

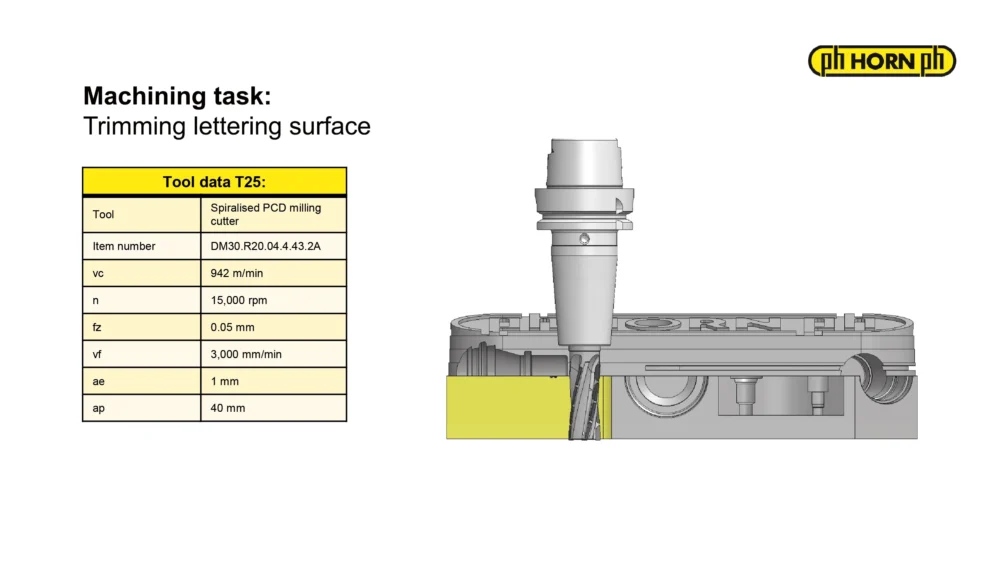

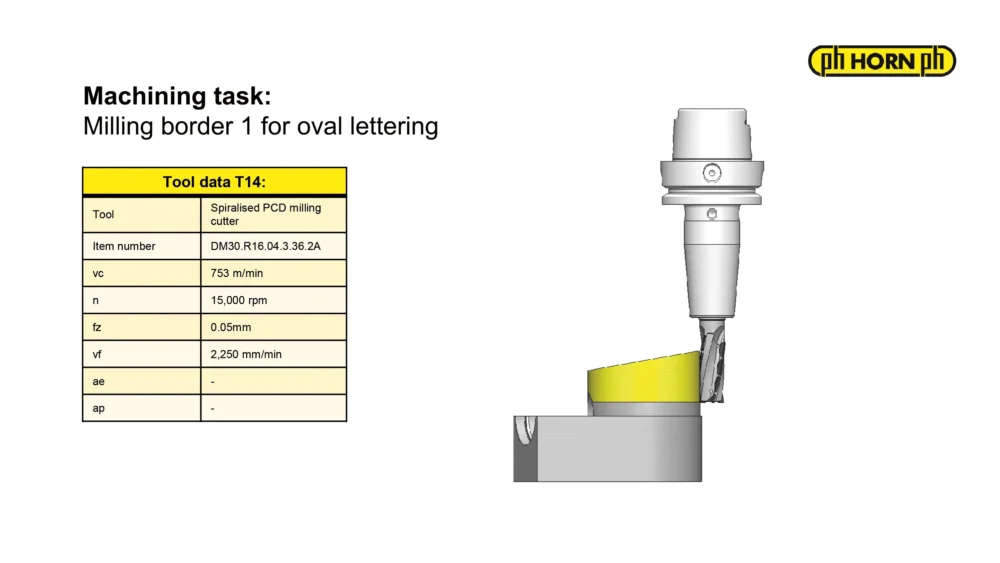

DM30
Die Fräswerkzeuge der Baureihe DM30 sind speziell für Bauteile mit großen Schnitthöhen konzipiert. Die PKD-bestückten Fräser in spiralisierter Ausführung überzeugen durch ihren weichen und schälenden Schnitt. Die segmentierte Ausführung reduziert Schnittkräfte und Bearbeitungsgeräusche. Die präzise Position und Anordnung der PKD-Schneiden gewährleistet hohe Oberflächengüten sowie absatzfreie Fräsresultate. Die Werkzeuge eignen sich für Umfangs,- Besäum- oder Zirkularfräsoperationen und sind für kleinere bis mittlere Zustelltiefen sowie für Schlichtbearbeitungen bei maximaler Ausnutzung der Schneidenlänge einsetzbar. Die hohe Schneidkantenqualität gewährleistet gratfreie Schnittkanten.
Die PKD-Fräswerkzeuge der Baureihe DM30 sind speziell für Bauteile mit großen Schnitthöhen konzipiert.
